Автоматический сверлильно-присадочный станок FILATO FL-225 Automatic

  • Автоматический сверлильно-присадочный станок FILATO FL-225 Automatic

Присадка двух деталей за один цикл сверления

Срок поставки Скидка Итоговая цена
со склада - 1 564 559 RUB
2 месяца 6 % 1 470 685 RUB
3 месяца 10 % 1 408 103 RUB
4 месяца 15 % 1 329 875 RUB

НАЗНАЧЕНИЕ:

Сверлильно-присадочный станок FL-225 предназначен для сверления в элементах мебельных выдвижных ящиков и других небольших мебельных деталях технологических отверстий для последующей сборки в автоматическом режиме за один проход.

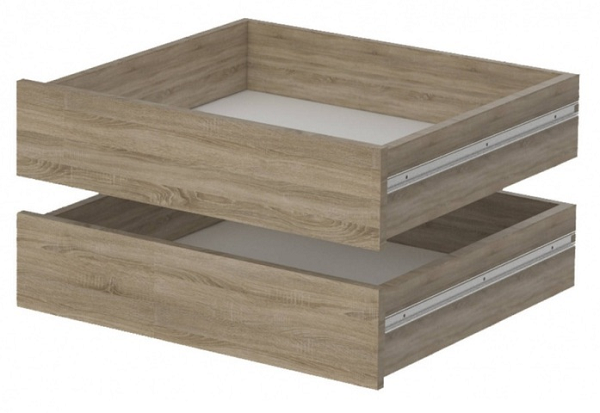

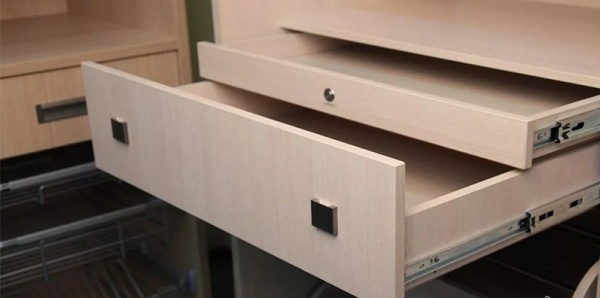

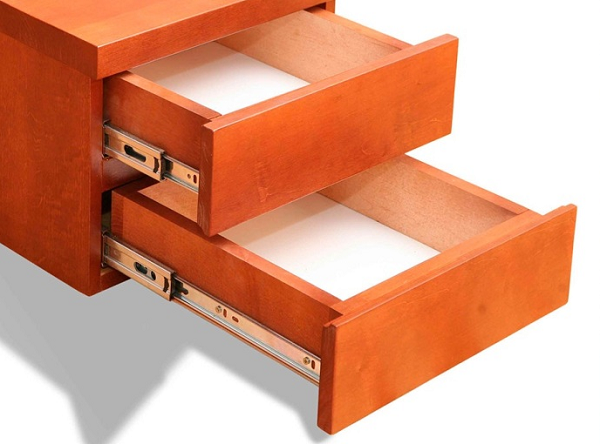

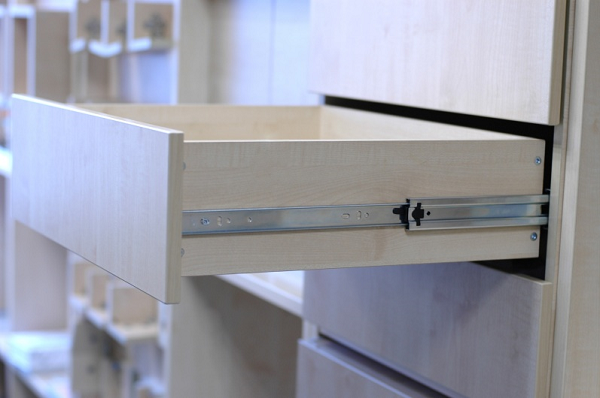

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

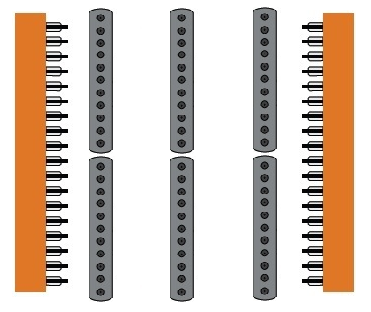

СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


ЦЕПНОЙ ТРАНСПОРТЁР

Цепной транспортер со специальными толкателями позволяет подавать и обрабатывать по две детали за один цикл, тем самым увеличивая производительность вдвое по сравнению с обработкой одной детали за цикл.

ФИКСИРУЮЩИЕ УПОРЫ

Заготовки фиксируются в рабочей зоне точно и надежно, а благодаря наличию двух упоров за один цикл обработки подается и фиксируется сразу две детали.

СИСТЕМА АВТОЗАГРУЗКИ

Заготовки загружаются в специальное авто-подающее устройство вертикальной стопкой, а специальные толкатели на цепи подают заготовки в зону обработки полностью в автономном режиме.

СИСТЕМА ФИКСАЦИИ ЗАГОТОВОК

Система прижима заготовок в трёх точках надежно фиксирует детали и полностью исключает их сдвиг во время сверления.

ПРИВОД ЦЕПНОГО ТРАНСПОРТЕРА

Благодаря мощному приводу цепного транспортера с прямой карданной передачей подача заготовок происходит быстро и плавно, обеспечивая бесперебойную работу станка.

СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ТРАВЕРС

Все траверсы позиционируются с точностью 0,1 мм благодаря электронным цифровым индикаторам, а наличие пневмо-тормозов гарантирует их надежную фиксацию в выбранном положении.

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран управления «Touch Screen» c дружественным интерфейсом позволяет командовать настройками станка человеку, не разбирающемуся в компьютерной техники и программировании. Максимально ускоряет время настройки и уменьшает риски брака и ошибок человека.

Модель

Filato FL-225 Automatic

Мин-макс длина заготовки, мм

350 - 1400

Максимальная ширина (при сверлении одной заготовки), мм

40 - 580

Максимальная ширина (при сверлении двух заготовок), мм

40 - 260

Максимальная глубина сверления горизонтальной сверлильной головы, мм

40

Максимальная толщина заготовки, мм

12 - 40

Минимальное расстояние между вертикальными сверлильными группами, мм

128

Скорость подачи, м/мин

30 - 80

Давление пневмосистемы, МПа

0,6 - 0,8

Общее количество шпинделей, шт.

108

Количество вертикальных шпинделей, шт.

66 (11 х 6)

Количество горизонтальных шпинделей, шт.

42 (21 x 2)

Частота вращения шпинделей, об/мин

2800

Габаритные размеры (в упаковке)

Длина, мм

2950

Ширина, мм

2250

Высота, мм

1750

Вес, кг

1500

Количество мест : 1
Место: 1
Длина (место 1) : 2,95 м
Ширина (место 1) : 2,25 м
Высота (место 1) : 1,75 м
Вес (место 1) : 1500 кг
Объём (место 1) : 11,6 м³
Общий вес : 1500 кг
Общий объём : 11,6 м³
