Автоматический сверлильно-присадочный станок FILATO FL-6 OPTIMA

  • Автоматический сверлильно-присадочный станок FILATO FL-6 OPTIMA

Система автозагрузки-выгрузки позволяет встроить станок в автоматическую производственную линию

Срок поставки Скидка Итоговая цена
со склада - 1 741 265 RUB
2 месяца 6 % 1 636 789 RUB
3 месяца 10 % 1 567 139 RUB
4 месяца 15 % 1 480 075 RUB

НАЗНАЧЕНИЕ:

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

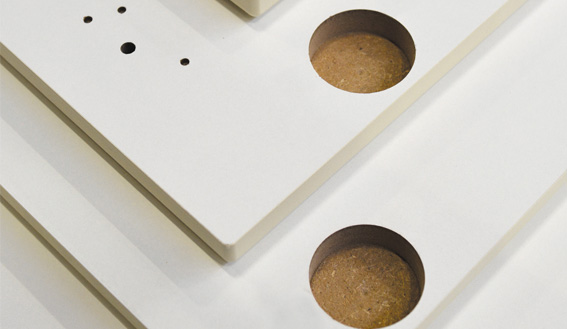

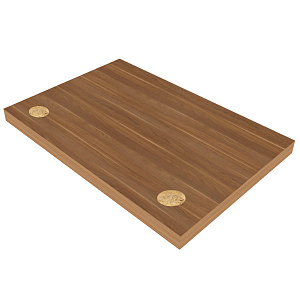

СХЕМА ОБРАБОТКИ:

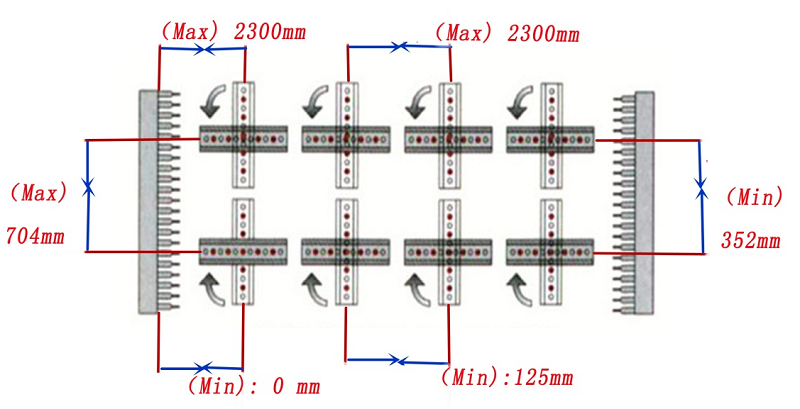

РАССТОЯНИЯ МЕЖДУ ШПИНДЕЛЯМИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:



СТАНИНА СТАНКА

Станина станка выполнена из высокопрочной стали с применением точных станков с ЧПУ по металлу, что гарантирует высочайшую точность геометрии и прочности конструкции станка.

СИСТЕМА АВТОЗАГРУЗКИ

Система автоматической подачи щитовых заготовок в зону обработки с пневматическим доводчиком в двух плоскостях. Обеспечивает высокую точность и надежность базирования заготовок и высокую точность обработки отверстий. Предохраняет кромки заготовок от сколов и выбоин.

УСТРОЙСТВО АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВКИ

Устройство оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки.

ДВИГАТЕЛЬ НА ЧЕРВЯЧНОЙ ПЕРЕДАЧЕ

Обеспечивает высокую точность позиционирования заготовки а также надежную работу на весь срок эксплуатации.

СВЕРЛИЛЬНЫЕ СУППОРТЫ

Сверлильные суппорты могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90º с пневмофиксацией. Благодаря количеству сверлильных суппортов и их быстрой перенастройке станок проходного типа легко встраивается в технологическую линию и, соответственно, применяется на предприятиях с серийным производством.

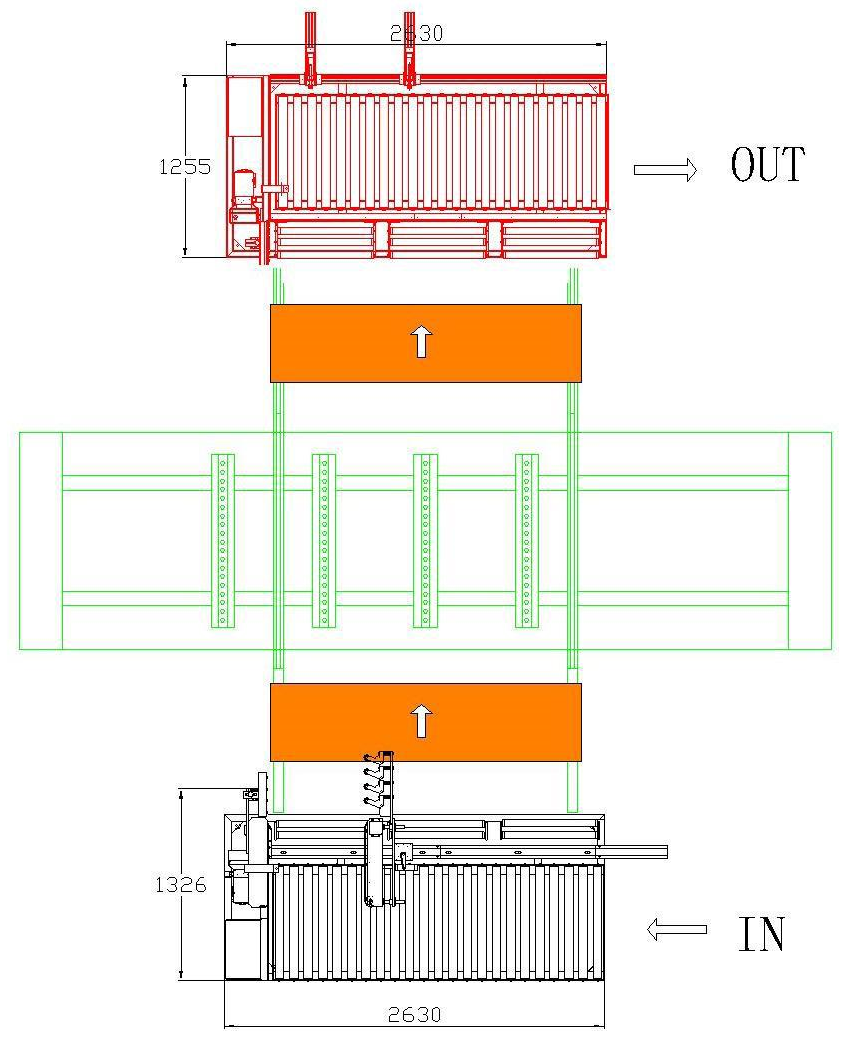

СХЕМА САНКА С СИСТЕМОЙ АВТОЗАГРУЗКИ-ВЫГРУЗКИ:



Модель FL-6 OPTIMA
Макс. длина панели, мм 2450
Макс. расcтояние между крайними шпинделями в траверсе, мм 640
Мин. длина панели, мм 250
Макс. толщина панели, мм 78
Нижние вертикальные траверсы, шт. 4
Горизонтальные траверсы, шт. 2
Макс глубина вертикального сверления, мм 70
Макс глубина горизонтального сверления, мм 40
Общая мощность, кВт 15
Габаритные размеры (установочные)
Длина, мм 3750
Ширина, мм 3100
Высота, мм 1760
Габаритные размеры (транспортные)
Длина, мм 3900
Ширина, мм 2200
Высота, мм 1800
Вес, кг 2200
Количество мест : 1
Место: 1
Длина (место 1) : 3,9 м
Ширина (место 1) : 2,2 м
Высота (место 1) : 1,8 м
Вес (место 1) : 2200 кг
Объём (место 1) : 15,5 м³
Общий вес : 2200 кг
Общий объём : 15,5 м³
