Автоматическая линия для склейки коробок из гофрокартона FILATO MASTER PaQ MP-25/9

  • Автоматическая линия для склейки коробок из гофрокартона FILATO MASTER PaQ MP-25/9

Доступная автоматическая линия для склейки коробок размером 2500 x 900

Срок поставки Скидка Итоговая цена
со склада - 8 706 326 RUB
2 месяца 6 % 8 183 946 RUB
3 месяца 10 % 7 835 693 RUB
4 месяца 15 % 7 400 377 RUB

НАЗНАЧЕНИЕ:

Автоматическая производственная линия предназначена для скоростного высококачественного запечатывания собранных картонных коробок. Линия подходит для серийного и штучного производства, оптимально адаптируется к потребностям производства, может использоваться, как отдельно стоящий станок, так и в составе упаковочной линии.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Тип картона: (геометрия): FEFCO 0410

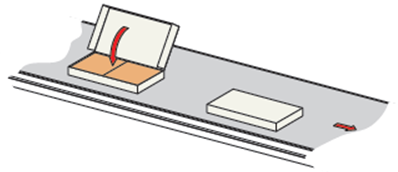

СХЕМА ОБРАБОТКИ:



ПРЕИМУЩЕСТВА ЛИНИИ УПАКОВКИ ДЛЯ МЕБЕЛЬНЫХ ПРОИЗВОДСТВ:

  • Максимальная производительность 6-8 коробок/мин
  • Автоматическое измерение линейных размеров коробки
  • Высота коробки от 40 мм
  • Клеевая станция и клеенаносящие форсунки производства Robotech (Швейцария)
  • Электрокомпоненты Siemens


ПОРЯДОК РАБОТЫ СТАНКА ДЛЯ ЗАКЛЕИВАНИЯ КАРТОННЫХ КОРОБОК:

Пульт управления, служит для управления и установки параметров состояния всех элементов станка, а так же позволяет отслеживать перемещение коробок в режиме реального времени.
Приводные ролики со специальным резиновым покрытием большого диаметра, осуществляют подачу коробки в рабочую зону станка.
В процессе движения, длинная сторона картонной коробки опрыскивается клейрасплавом в два ручья, которые можно регулировать 1-2 ручья в зависимости от высоты коробки.
Коробка позиционируются в первой рабочей позиции и базируется по переднему краю (первым упором). Движущаяся форсунка вдоль упора наносит клеерасплав по передней поперечной стороне. После чего передний упор уходит из зоны склеивания.
Коробка фиксируется специальными прижимами, затем происходит заклеивание двух клапанов коробки (переднего поперечного и продольного).
Далее коробка перемещается во вторую рабочую зону. Где с помощью специальных датчиков, происходит базирование коробки по заднему краю и задняя поперечная сторона заклеивается третьим клапаном.
Заклеенная картонная коробка.
В завершающей фазе, коробка перемещается в автоматическом режиме на стол выгрузки.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПРИВОДНОЙ РОЛИКОВЫЙ ПОДАЮЩИЙ РОЛЬГАНГ

Подача коробки осуществляется с помощью приводных роликов в рабочую зону.
  • Приводные ролики—16 шт.
  • Диаметр ролика 100мм с резиновым покрытием.
  • Длинна податчика 2000 мм.


РАБОЧАЯ ЗОНА СТАНКА

  • Приводной рольганг (L = 4500 мм)
  • Специальные прижимы для фиксации коробок
  • Aорсунки для нанесения клея вдоль коробки
  • Прижимы для приклеивания клапанов
  • Aорсунки для нанесения клея поперек коробки
  • Lатчики контроля перемещения коробки
ПРИЖИМНАЯ И ЗАПЕЧАТЫВАЮЩАЯ ГРУППА

Осуществляет прижим коробки от смещения по трем сторонам, для ровного загиба клапанов и их приклеивания.
Система прижимов приводится в действие при помощи пневмоцилиндров по цилиндрическим направляющим.
ДАТЧИК КОНТРОЛЯ

Датчики осуществляют контроль перемещения коробки, вычисляют ее габарит и производят базирование коробки относительно переднего и заднего упоров.


СТАНЦИЯ ПЛАВЛЕНИЯ КЛЕЯ “ROBATECH CONCEPT”

Станция предназначена для плавления нереактивного клея в виде гранул или блоков и передачи клея-расплава к клеевым форсункам. Эти модульные устройства характеризуются удобством в использовании и высокой надежностью. Тщательно проработанная конструкция минимизирует потери тепла в процессе работы. Это обеспечивает существенную экономию электроэнергии.

Преимущества системы:
  • Точная регулировка температуры
  • Трехступенчатое фильтрование клея
  • Интуитивно понятная система управления
  • Простота изучения и эксплуатации
  • Швейцарское качество
КЛЕЕВЫЕ ФОРСУНКИ ЛЕНЕЙНО-ТОЧЕЧНОГО НАНЕСЕНИЯ “ROBATECH” ШВЕЙЦАРИЯ

Имеют низкое энергопотребление, обеспечивают оптимальный расход клея и длительный период эксплуатации.


ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

КОНВЕЙЕР ЛЕНТОЧНЫЙ ПРИВОДНОЙ

  • Количество - 3шт
  • 5000 х 1200 х 800 ± 100 мм
  • Лента PVC толщина 3 мм
  • Скорость 0 - 25 м/мин
  • Кнопки останова каждые 3 метра
ПРОДОЛЬНО-ПОПЕРЕЧНЫЙ ПРИВОДНОЙ КОНВЕЙЕР

  • Количество – 1 шт.
  • 3000 х 1200(1563)
  • Рабочая высота 850 ± 100 мм
  • Расстояние между роликами 125 мм
  • Скорость до 10 циклов/мин
ПОПЕРЕЧНЫЙ ПРИВОДНОЙ КОНВЕЙЕР

  • Количество – 1 шт.
  • 2500 х 3500(3848)
  • Рабочая высота 850 ± 100 мм
  • Скорость до 6-10 циклов/мин
КОНВЕЙЕР РОЛИКОВЫЙ НЕ ПРИВОДНОЙ

  • Количество – 2 шт.
  • 2000 х 1000
  • Рольганги: Ф76 мм, 8 роликов/метр
  • Рабочая высота 800 ± 100 мм
ПРИВОДНОЙ ПОЗИЦИОНИРУЮЩИЙ КОНВЕЙЕР

  • Количество – 1 шт.
  • 3000 х 1000 х 800 ± 100 мм
  • Обрезиненные ролики
  • Расстояние центра: 100 мм
  • Скорость до 0 - 25 м/мин


ВАРИАНТЫ КОМПЛЕКТАЦИИ АВТОМАТИЧЕСКИХ ЛИНИЙ ДЛЯ СКЛЕЙКИ КАРТОННЫХ КОРОБОК:


Вариант № 1



Вариант № 2



Вариант № 3



Вариант № 4


* возможно исполнение Автоматической линии по техническому заданию Заказчика


Длина упаковки минимальная, мм 350
Длина упаковки максимальная, мм 2500
Ширина упаковки минимальная, мм 220
Ширина упаковки максимальная, мм 850
Высота упаковки минимальная, мм 35
Высота упаковки максимальная, мм 260
Скорость подачи, м/мин 0 - 25
Количество рабочих циклов (коробок), мин до 12
Общая мощность, кВт 6
Питающее напряжение, В 380V / 50HZ
Габаритные размеры
Длина, мм 9000
Ширина, мм 2200
Высота, мм 2300
Вес, кг 5000
Качество картона (геометрия): FEFCO 0410
Количество мест : 1
Место: 1
Длина (место 1) : 9 м
Ширина (место 1) : 2,2 м
Высота (место 1) : 2,3 м
Вес (место 1) : 5000 кг
Объём (место 1) : 45,6 м³
Общий вес : 5000 кг
Общий объём : 45,6 м³
