Раскроечный центр FILATO NP 380 FG

В наличии
  • Раскроечный центр FILATO NP 380 FG

Индивидуальный раскрой материала и высокая производительность в смену. Удобный в использовании станок за счет большей рабочей зоны

Срок поставкиСкидкаИтоговая цена
со склада- 4 196 201 RUB
2 месяца 6 % 3 944 429 RUB
3 месяца 10 % 3 776 581 RUB
4 месяца 15 % 3 566 771 RUB

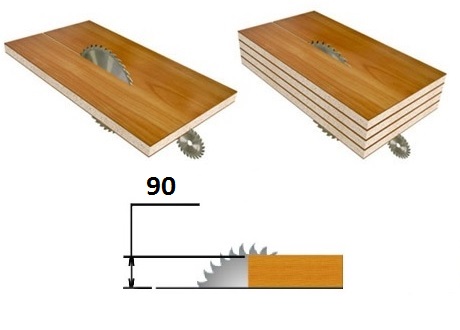

СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:




СТАНИНА

Станина станка изготовлена из толстостенного профиля, проходит процедуру искусственного старения, благодаря чему станина стабильна и позволяет станку выдерживать большие нагрузки.



ПЕРЕДНИЕ СТОЛЫ

  • Широкие загрузочные столы с воздушным поддувом полностью исключают повреждения и царапины на плитах ЛДСП и MDF, а также значительно облегчают базирование и разворот пакета плит.
  • Воздух для проддува нагнетается при помощи мощной крыльчатки 2,2 кВт.

ПРИЖИМНАЯ БАЛКА

Прижимная балка оснащена системой перемещения, исключающей перекос во время прижима узких деталей. Движение балки управляется системой ЧПУ. Исходя из количества и толщины плит, станок регулирует необходимую высоту подъема - нет потерь времени на каждом резе.

ЗАЩИТА ОПЕРАТОРА

  • Помимо прижима пакета плит и удаления пыли из зоны резания, прижимная балка служит защитой для оператора.
  • На всю длину пропила балка оснащена планкой безопасности, в случае попадания руки оператора в зону резания балка не закроется, а цикл раскроя прервется. Это гарантирует 100% защиту от травм оператора.

БОКОВОЙ ВЫРАВНИВАТЕЛЬ

  • Обеспечивает точную геометрию раскроя, особенно актуален во время поперечного раскроя полос.
  • Выравнивание осуществляется двумя роликами, которые расположены с двух сторон от линии реза.

ПРОГРАММНЫЙ ТОЛКАТЕЛЬ

  • Сервомотор и редуктор перемещения программного толкателя расположен по центру за счет чего достигнута идеальная развесовка - нет перегруженных направляющих, исключено горизонтальное смещение толкателя.
  • Двойная система контроля за реальным положением толкателя, сервомотор контролирует перемещения, оперируя не только собственными данными, но и проверяет положение энкодером и магнитной лентой.
  • Перемещение программного толкателя осуществляется при помощи шестерни и рейки.

ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ

3 взаимосвязанных системы проверки реального позиционирования толкателя:

  • Высокоточный бесщеточный сервомотор;
  • Магнитная лента;
  • Высокоточный энкодер на валах привода толкателя.

ПИЛЬНАЯ КАРЕТКА

  • Привод каретки осуществляется при помощи точного бесщеточного сервомотора и косозубой рейки, это гарантирует большой ресурс, скорость и точность раскроя.
  • Мощность сервомотора подачи 1,5 кВт.





ПИЛЬНЫЕ ДИСКИ

  • Станок оснащен системой быстрой смены инструмента;
  • Диаметр основной пилы: Ø400 х Ø60 мм;
  • Диаметр подрезной пилы: Ø180 х Ø30 мм.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая система смазки обеспечивает плавную работу, простоту обслуживания и снижает возможные затраты на ремонт.

СИСТЕМА УПРАВЛЕНИЯ

  • Система управления базируется на основе промышленного компьютера с поддержкой Windows.
  • В базе станок оснащается собственной программой оптимизации с возможность автоматического и ручного режима создания карт раскроя.
  • Доступна печать этикеток.

ПРОГРАММА ОПТИМИЗАЦИИ

  • Позволяет увеличить полезный выход материала с каждого листа.
  • Учитывает и запоминает обрезки для использования их в первую очередь.
  • Учитывает процент отходов, текстуру материала и остаток на складе.

УПРАВЛЕНИЕ СТАНКОМ

  • Поддерживает графическое изображение цикла раскроя в реальном времени.
  • Подсказывает дальнейшие действия оператору.
  • Позволяет создавать список карт на рабочую смену и по завершению одного задания автоматически перейдет к исполнению с следующих карт раскроя.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СТОРОННИХ РАЗРАБОТЧИКОВ

Станок поддерживает совместимость с другими программами оптимизации.




ШКАФ УПРАВЛЕНИЯ

Все важные электрокомпоненты станка устанавливаются от надежных и проверенных мировых брендов. Siemens, Scheider и другие.
Макс. длина раскроя, мм 3780
Вылет основной пилы, мм 90
Частота вращения основной пилы, об/мин 4200
Частота вращения подрезной пилы, об/мин 6500
Скорость рабочего хода пильной каретки, м/мин 5 - 90
Скорость холостого хода пильной каретки, м/мин 120
Скорость хода толкателя, м/мин 90
Мощность двигателя пильной каретки, кВт 15
Ø аспирационных отверстий, мм ⌀150 x 3, ⌀125 x 2
Общая мощность, кВт 23
Габаритные размеры:
Длина, мм 7350
Ширина, мм 6330
Высота, мм 1810
Вес нетто, кг 7500

ДОСТАВКА:

Мы осуществляем доставку заказов, как по Москве, так и в любой регион РФ через следующие надежные транспортные компании:

Байкал-Сервис

Байкал-Сервис

Деловые Линии

Деловые Линии

ЖелДорЭкспедиция

ЖелДорЭкспедиция

ПЭК

ПЭК

Рассчитать стоимость доставки можно на странице «Доставка» в калькуляторах транспортных компаний.

Используйте для расчета следующие ниже транспортные данные.

Количество мест :1
Место: 1
Длина (место 1) :7,35 м
Ширина (место 1) :6,33 м
Высота (место 1) :1,81 м
Вес (место 1) :7500 кг
Объём (место 1) :84,2 м³
Общий вес :7500 кг
Общий объём :84,2 м³

Для уточнения сроков поставки, свяжитесь в нашими менеджерами по телефону: +7 (499) 648-60-99



ОПЛАТА:

Вы можете оплатить покупку любым возможным способом:

  • Оплата по счету для частных и юридических лиц
  • Оплата наличными или картой в кассе офиса
  • Оплата через сервис Яндекс.Деньги
Подробнее

ГАРАНТИЯ:

Компания Filato уверена в качестве своей продукции, в связи с этим мы предоставляем покупателям 24 месяца гарантии на весь модельный ряд в нашем каталоге станков и дополнительного оборудования.

24 месяца гарантии


СЕРВИС:

Сервисное обслуживание включает в себя:

  • диагностику и дистанционную диагностику
  • регламентные работы
  • ремонт, настройку и наладку оборудования

Наши специалисты будут на вашем производстве в течение 48 часов после обращения по телефону в Москве: +7 (499) 648-60-99

Подробнее

ЛИЗИНГ:

Для удобства наших клиентов, в штате компании работает специалист по лизингу, который поможет рассчитать авансовый и ежемесячный платеж, а также подберет лизингового брокера и проконтролирует его работу.

Сделать предварительный расчет
Артикул Фото Наименование Цена Кол-во Итого комплект
ИН 128878 Пила LSB40007
Ø400 х 60 х 4,4/3,2 х 72
105 € 3 шт.

453 €

ИН 036849 Пила LI25M43NC3
Ø180 х 30 х 28 х 4,3 - 5,5
46 € 3 шт.
