Фрезерно-гравировальный станок с ЧПУ Filato ST 1325 ATV-R
Видео Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
Мебельное производство
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Отделка интерьеров
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Отделка экстерьеров
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Производство дверей
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Реклама
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
1220 х 2440
1300 х 2500
АСПИРАЦИОННАЯ УСТАНОВКА
Пылеулавливающий агрегат с рекомендуемой производительностью от 3000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.
ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Вариант 1: Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. (рекомендуемый вариант)
Вариант 2: Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%.
Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей.
Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью.
ПОРШНЕВОЙ КОМПРЕССОР
TRIUMPH TH-C 5,5W 135L - Промышленный поршневой , масляный, ременной компрессор с рабочим давлением до 8 бар, Отличаются простотой и надёжностью конструкции, высокой ремонтопригодностью и оптимальным соотношением цены и качества.
СЕРТИФИКАТ БАЗИС ДЛЯ FILATO ST 1325 ATV-R:
ЦЕЛЬНОСВАРНАЯ СТАЛЬНАЯ СТАНИНА
Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров.
СТАЛЬНОЙ ПОРТАЛ
Изготовлен из стальной прямоугольной трубы увеличенного сечения и дополнительно усилен ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
УСИЛЕННЫЕ СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА
Учитывая нагрузочную вероятность портал установлен на более мощные усиленные стальные опоры, значительно увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА RoR (ГЕРМАНИЯ) ПО ОСЯМ X –Y
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.
ВЫСОКОСКОРОСТНАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z (ТАЙВАНЬ)
Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.
ВЫСОКОТОЧНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ПОДПШИПНИКАМИ ПО ОСЯМ Х / Y / Z
Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Направляющие 25 серии.
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ «SYNTEC 60W-E» (ТАЙВАНЬ)
Одна из самых доступных и надежных систем управления. Поддержка одновременной обработки в 4-х осях. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ “HQD” (9 КВТ - 24 000 ОБ/МИН)
Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи с валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах.
СЕРВОДВИГАТЕЛИ “JMC” 1500W
Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни, передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.
ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА
Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент.
Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.
ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ОСЯМ X –Y “SHIMPO-NIDEC” (ЯПОНИЯ)
Установка усиленных японских планетарных редукторов «SHIMPO-NIDEC» на перемещения по осям X и Y позволило обеспечить большую нагрузочную способность станка и в следствии рост КПД. В отличии от традиционных ременных редукторов, которые требуют постоянного обслуживания и регулировки, планетарные редуктора являются необслуживаемыми, что в свою очередь также позитивно сказывается на производительности оборудования за счет сокращения простоев связанных с настройкой и обслуживанием.
ШКАФ УПРАВЛЕНИЯ
Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.
ТРЁХФАЗНЫЙ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ «ZONCN» (ТАЙВАНЬ)
Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11кВт.
ПУЛЬТ УПРАВЛЕНИЯ
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ТАРЕЛЬЧАТЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ПОЗИЦИЙ (с размещением на портале)
Система автоматической смены инструмента с тарельчатым магазином на 12 патронов ISO 30 (12 шт. поставляются в комплекте). Размещение магазина на портале позволило в разы сократить время цикла замены инструмента, так как станок теперь меняет инструмент с минимальными переходами в зоне обработки и тем самым повышает свою производительность. Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм.
ВАКУУМНЫЙ СТОЛ (6 ЗОН)
Рабочий стол станка изготовлен из износостойкого полимера и разделен на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. Зоны активируются путем поворота крана при необходимой конфигурации карты раскроя. Для удобства установлен вакуумный манометр, позволяющий контролировать глубину вакуума и различных утечек воздуха.
ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X / Y / Z
Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.
ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН
Инструментальные патроны ISO30 (ER32) -12 шт. поставляется в комплекте). Максимальный диаметр хвостовика инструмента до 20 мм.

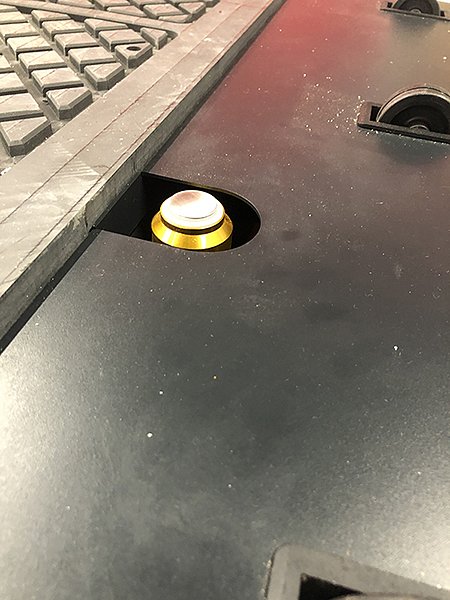

БАЗИРУЮЩИЕ УПОРЫ ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВОК (6 ШТ.)
Для ускорения процесса позиционирования заготовок станок оснащается шестью пневматическими упорами, которые позволяют оператору станка сократить время на данную операцию.Два упора находятся с лицевой части стола и четыре упора с левой стороны стола.
УЗЕЛ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА
Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.
АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка осуществляется полностью в автоматическом режиме и контролируется системой ЧПУ во время работы станка.
ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)
Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные ремни и выключатели и т.д.
ЗАГРУЗОЧНЫЕ РОЛИКИ
Для загрузки листового материала имеются загрузочные ролики с тыльной стороны стола.Уменьшается вероятность царапания материала и поверхность стола и остатков отходов и других инородных тел. Также эта опция позволяет встраивать данную модель станка в линию NESTING
ПНЕВМАТИЧЕСКИЙ СТАЛКИВАТЕЛЬ
На станке также установлен пневматический сталкиватель, который позволяет быстро разгрузить детали с рабочего стола после обработки.Активируется программной, сокращает время цикла разгрузки стола при встраивании станка в производственную линию типа NESTING.
АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ
В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.

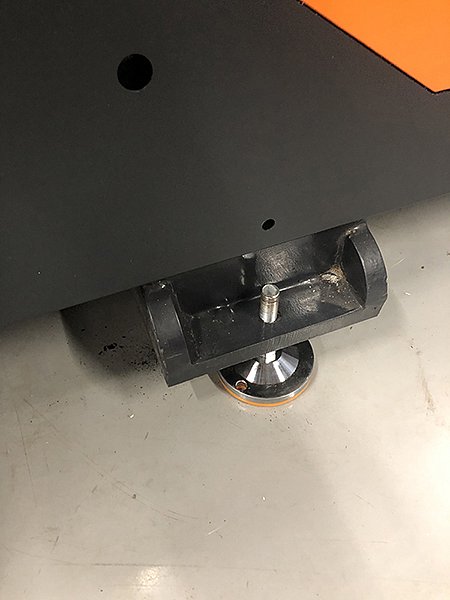

РЕГУЛИРУЕМЫЕ ОПОРНЫЕ ПЛОЩАДКИ
Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения.
ТИСКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА
В базовой комплектации для удобства на портале имеются тиски для смены цанги. Оператор с легкостью быстро поменяет все на месте. Исключается вероятность поломки оснастки за счет надежной фиксации патрона в тисках.
НАБОР ЦАНГ
Стартовый набор цанг ER32 поставляется в комплект с различными диаметрами хвостовика.* Количество цанг в комплекте может быть разным
НАБОР ФРЕЗ И КЛЮЧЕЙ
Включает в себя стартовый набор фрез для настройки станка и первичного запуска. Комплект ключей для обслуживания станка.*Количество фрез и ключей в комплекте может быть разным.
