Автоматический сверлильно-присадочный станок FILATO FL-213F
Сверление деталей неограниченной длины за счет консольной станины

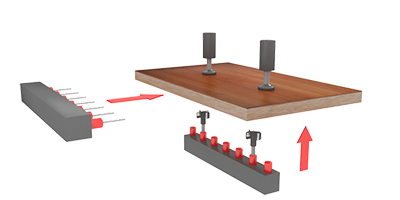

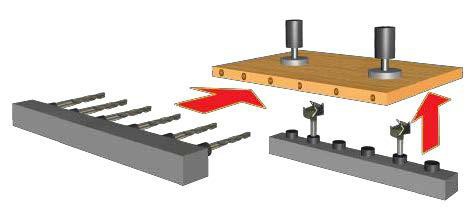

Сверлильно-присадочный станок FL-213 предназначен для сверления отверстий согласно карт присадки по пласти и по торцам в мебельных заготовках. Работа станка осуществляется в полуавтоматическом режиме.
Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в мебельных цехах, а также на других деревообрабатывающих производствах.
Макс. длина панели
не ограничена*
Мин-макс. расстояние между вертикальными траверсами, мм
125 - 1850
Макс. ширина панели, мм
672
Мин. длина панели, мм
250
Макс. толщина панели, мм
78
Нижние вертикальные траверсы, шт.
2
Горизонтальные траверсы, шт.
1
Макс глубина вертикального сверления, мм
70
Макс глубина горизонтального сверления, мм
40
Общая мощность, кВт
4,5
Габаритные размеры (установочные)
Длина, мм
2700
Ширина, мм
2500
Высота, мм
1760
Габаритные размеры (транспортные)
Длина, мм
2800
Ширина, мм
1500
Высота, мм
1800
Вес, кг
1100
Неограниченная длина обрабатываемых деталей
Тач-скрин панель управления
Максимальное расстояние между вертикальными отерстиями: 1850 мм
Линейка 3000 мм с четырьмя пневмо-упорами
Полуавтоматическая система смазки
СТАНИНА СТАНКА
Станина станка выполнена из высокопрочной стали с применением точных станков с ЧПУ по металлу, что гарантирует высочайшую точность геометрии и прочности конструкции станка.
НАПРАВЛЯЮЩИЕ
Вертикальные траверсы перемещаются по закаленным призматическим направляющим, что гарантирует абсолютную точность позиционирования, а также плавность и параллельность перемещения суппортов.
МАНОМЕТР ДАВЛЕНИЯ
Каждая вертикальная траверса имеет отдельный манометр, показывающий давление в пневмо-системе. Это позволяет оператору избежать переизбытка или недостатка давления, и исключает возможность некорректного движения суппортов во время цикла.
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ТРАВЕРС
Регулировка положения вертикальных траверс с цифровой индикацией позволяет легко и точно регулировать их положение влево или вправо относительно центральной оси станка.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления с тач-скрином позволяет оператору легко и быстро настроить все рабочие параметры станка, выбрать активные траверсы и очередность сверления при пересекающихся отверстиях (эксцентрики).
СИСТЕМА СМАЗКИ
Полуавтоматическая система смазки позволяет оператору производить смазку всех направляющих простым нажатием рычага.
РЕГУЛИРОВКА ВЫСОТЫ СВЕРЛЕНИЯ
Удобный вентиль для выставления высоты сверления горизонтальной траверсы с цифровой индикацией позволяет быстро и точно выставить траверсу в соответствии с высотой заготовки.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
Регулировка глубины сверления на горизонтальной траверсы может быть выставлена специальным винтом с миллиметровой шкалой.
ЗАЩИТНЫЕ КАБЕЛЬ-УКЛАДЧИКИ
Благодаря тому, что вся электропроводка находится в защищенных кабель-укладчиках, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электро-компонентов и проводов.
БАЗИРУЮЩАЯ ЛИНЕЙКА
Трехметровая базирующая линейка с четырьмя пневмоупорами, а также кнопками активации на приборной панели позволяет забазировать мебельные детали по разным размерам простым переключением, не тратя время на перенастройку их положения.
ГИБКОСТЬ И УНИВЕРСАЛЬНОСТЬ

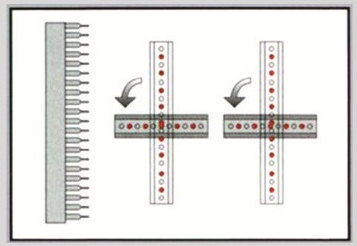

Все вертикальные траверсы могут быть сориентированы как вдоль оси станка, так и поперек ее, что позволяет выполнять сверление ряда отверстий под полкодержатели за один установ, значительно экономя время и увеличивая производительность станка в целом.
РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ ТРАВЕРС
Регулировка положения вертикальных траверс осуществляется посредством счетчика с цифровой индикацией. Также на каждой траверсе отдельно имеется пневмо-тормоз, и плавная регулировка скорости сверления.
ДОПОЛНИТЕЛЬНЫЕ БАЗИРУЮЩИЕ УПОРЫ
Для удобства оператора на поддерживающей площадке второй вертикальной траверсы расположены дополнительные базирующие упоры.
МАГАЗИН ДЛЯ ИНСТРУМЕНТА
На станке также предусмотрен магазин для удобного хранения используемых сверел. Нужные сверла всегда под рукой, это значительно экономит время оператору и повышает производительность.
ПОДДЕРЖИВАЮЩАЯ ОПОРА
Для обеспечения надежной базировки длинных деталей на станке предусмотрена промежуточная платформа, которая не дает провисать деталям. На платформе также расположены 2 базирующих упора.

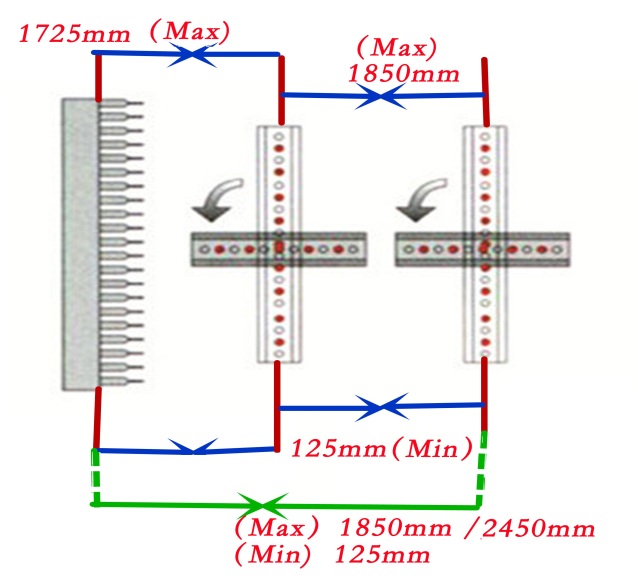

РАССТОЯНИЯ МЕЖДУ ШПИНДЕЛЯМИ
