Сверлильно-присадочный станок с ЧПУ Filato FLEX 10

6 033 143 ₽
Выберите срок поставки и получите скидкуСрок поставки:
Выберите срок поставки и получите скидку:
0 мес., скидка 0%
0%6%10%15%
Ваша экономия:
0
Прогнозируемая дата поставки:
Также вы можете оформить Лизинг от 76602 ₽
Назначение

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в автоматическом режиме. Благодаря наличию верхних и нижних вертикальных траверс станок может обрабатывать средние стенки шкафов, просверливая глухие отверстия с обеих сторон детали.

Область применения

Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

Характеристики
Модель
FLEX 10
Maксимальная длина панели, мм
2550
Mинимальная длина панели, мм
250
Maксимальная толщина панели, мм
50
Верхние вертикальные траверсы, шт.
3
Нижние вертикальные траверсы, шт.
5
Горизонтальные траверсы, шт.
2
Maксимальная глубина вертикального сверления, мм
50
Max глубина горизонтального сверления, мм
40
Количество сервомоторов, шт.
11
Общая мощность, кВт
38
Габаритные размеры:
Длина, мм
5540
Ширина, мм
3650
Высота, мм
2800
Вес нетто, кг
5500
Схемы обработки
Получаемые изделия
Получаемые изделия
Отличительные особенности
Дополнительное описание
ИДЕАЛЬНАЯ МАШИНА ДЛЯ ПРОИЗВОДСТВЕННОЙ ЛИНИИ:

Станок абсолютно легко монтируется в состав производственной линии за линии кромкооблицовки, мы можем предложить разные варианты компоновки, загрузки и выгрузки линии.

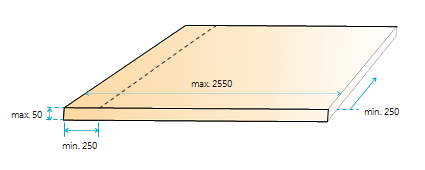

ГАБАРИТЫ ДЕТАЛИ:

Конструктивные особенности

СТАНИНА СТАНКА

Станина станка выполнена из высокопрочной стали с применением точных станков с ЧПУ по металлу, что гарантирует высочайшую точность геометрии и прочности конструкции станка.

СИСТЕМА АВТОЗАГРУЗКИ

Трёх-зонная система автозагрузки обеспечивает лучший контроль заготовок в предварительной зоне, вследствие этого уменьшается время ожидания загрузки очередной заготовки, скорость подачи равна 78 м/мин.

Синхронизированная авто-загрузка производится высокомощным мотором.

АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ ЗАГОТОВОК В РАБОЧЕЙ ЗОНЕ

Концевые переключатели спереди.

Позиционирование заготовки сзади посредством ШВП и сервомотора, совмещенных с концевыми переключателями, гарантирующими остановку деталей в правильной позиции для максимально точного сверления и быстрой скорости базировки.

ВЕРТИКАЛЬНЫЕ ПРИЖИМЫ

Прижимы регулируются по высоте. Время прижима может быть уменьшено благодаря этой регулировке в соответствии с толщиной заготовок.

СВЕРЛИЛЬНЫЕ ГРУППЫ

  • Два независимых сверлильных блока в каждой группе, каждый имеет возможность поворота на 90°, минимальная дистанция между двумя соседними группами составляет 128 мм, что поможет засверлить даже самые нестандартные детали
  • Регулируемое пневматически положение по вертикали сверлильных групп позволяет сократить время на операции сверления и значительно увеличить производительность
  • Два горизонтальных суппорта по 21 шпинделю, а также четыре вертикальных 11 х 2 суппортов позволяют выполнить даже самые сложные карты присадки за один цикл.

АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ СВЕРЛИЛЬНЫХ ГРУПП

Перемещение вертикальных сверлильных групп контролируется независимыми сервомоторами мощностью 0,75 кВт с пульта. Семь моторов делают процесс перенастройки положения траверс полностью автоматическим.

Перемещение сверлильных траверс происходит по закаленным призматическим направляющим, это гарантирует высокую точность позиционирования и нивелирует возникающие вибрации в процессе работы.

ЗАМЕНА СВЕРЛИЛЬНЫХ БЛОКОВ

Пневматическая фиксация блоков позволяет производить их снятие и установку за 2 - 3 секунды, что позволяет очень быстро производить перенастройку станка с одной карты присадки на другую.

Каждый блок не только поворачивается, но и может быстро демонтироваться для освобождения пространств соседним траверсам, идеально для сложных технологий сверления.

ЗАЩИЩЕННЫЕ КАБЕЛЬ-УКЛАДЧИКИ

Благодаря тому, что вся электро-проводка находится в защищенных кабель-укладчиках, обеспечивается надежная и безопасная работа оборудования, гарантируя долговечность всех электро-компонентов и проводов.

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран управления «Touch Screen» c  дружественным интерфейсом, все это служит для сокращения времени настройки станка на следующую карту присадки. Интерфейс управления позволяет командовать настройками станка человеку, не разбирающемуся в компьютерной техники и программировании.

Максимально ускоряет время настройки и уменьшает риски брака и ошибок человека.
Видео
Сроки доставки

Найдите свой город, для уточнения сроков доставки.

Не нашли своего города в списке? Вы можете задать свой вопрос о сроках доставки менеджеру компании по телефону: 8 (800) 511-27-33
Доставка
Мы осуществляем доставку заказов, как по Москве, так и в любой регион РФ через следующие надежные транспортные компании:
filatoБайкал-Сервис
filatoДеловые линии
filatoЖелДорЭкспедиция
filatoПЭК
Рассчитать стоимость доставки можно на странице Доставка в калькуляторах транспортных компаний.
Используйте для расчета следующие ниже транспортные данные.
Количество мест
2
Длина (место 1)
5.54 м
Ширина (место 1)
3.65 м
Высота (место 1)
2.8 м
Вес (место 1)
5500 кг
Объём (место 1)
56.7 м3
Длина (место 2)
5.54 м
Ширина (место 2)
3.65 м
Высота (место 2)
2.8 м
Вес (место 2)
5500 кг
Объём (место 2)
56.7 м3
Оплата

Вы можете оплатить покупку любым возможным способом:

  • Оплата по счету для частных и юридических лиц

  • Оплата наличными или картой в кассе офиса

  • Оплата через сервис Яндекс.Деньги

Подробнее
filato
Расходники
Артикул
Фото
Наименование
Цена
Кол-во
Итого комплект
ИН 181657
ИН 181658
ИН 181661
ИН 181662
ИН 181663
ИН 181664
ИН 181665
ИН 181666
ИН 206398
ИН 206399
ИН 206405
ИН 206406
ИН 181669
ИН 181670
ИН 228580
ИН 228598
ИН 181673
ИН 181674
ИН 181675
ИН 181676
Сверло сквозн прав
Dрез = 5, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн лев
Dрез = 5, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн прав
Dрез = 7, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн лев
Dрез = 7, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн прав
Dрез = 8, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн лев
Dрез = 8, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн прав
Dрез = 10, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло сквозн лев
Dрез = 10, dхв = 10 х 25, Lобщ = 70, Lреж = 35
Сверло чaшечное прав
Dрез = 15, dхв = 10 х 26, Lобщ = 57,5
Сверло чашечное лев
Dрез = 15, dхв = 10 х 26, Lобщ = 57,5
Сверло чaшечное прав
Dрез = 35, dхв = 10 х 40, Lобщ = 70
Сверло чaшечное лев
Dрез = 35, dхв = 10 х 40, Lобщ = 70
Сверло глухое прав
Dрез = 5, dхв = 10 х 30, Lобщ = 70, Lреж = 35
Сверло глухое лев
Dрез = 5, dхв = 10 х 30, Lобщ = 70, Lреж = 35
Сверло глухое прав
7 x 35 x 70, S10 x 30
Сверло глухое лев
7 x 35 x 70, S10 x 30
Сверло глухое прав
Dрез = 8, dхв = 10 х 30, Lобщ = 70, Lреж = 35
Сверло глухое лев
Dрез = 8, dхв = 10 х 30, Lобщ = 70, Lреж = 35
Сверло глухое прав
Dрез = 10, dхв = 10 х 23, Lобщ = 70, Lреж = 35
Сверло глухое лев
Dрез = 10, dхв = 10 х 23, Lобщ = 70, Lреж = 35
10 €
10 €
10 €
10 €
11 €
11 €
12 €
12 €
18 €
18 €
28 €
28 €
8 €
8 €
9 €
9 €
9 €
9 €
13 €
13 €
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
3 шт.
768 €
